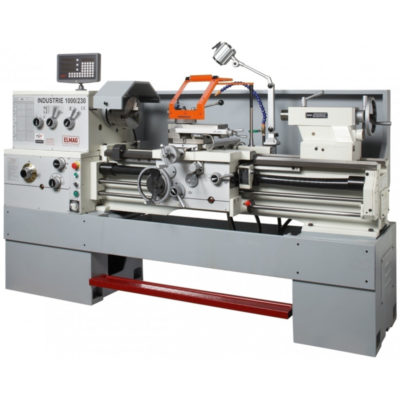

ELMAG INDUSTRIE 1000/230 K Ipari esztergagép
|
Az ajánlott gép általános jellemzői: – elforduló Ø max. 460 mm, a hídban 630 mm – 52 mm-es orsófurat a hosszú tengelyek befogásához – esztergálható méret szán fölött Ø 275 x1.000 mm – kétfokozatú, erős hajtómotor 4 / 5,5 kW, 400 V, nagy nyomatékkal – nagy terhelhetőségű hajtás-rendszer minőségi szíjhajtással – egyszerűen beállítható orsófordulatszám, 12 fordulatszám fokozat 40-1.800 ford/perc-ig – könnyen járó, olajban forgó mellékhajtómű, megfelelő előtolás beállítással 170 hossz- és 170 keresztelőtolás számára – edzett, nagy esztergaorsó CAMLOCK D1 – 6 tokmánybefogással, MK 6 orsókúppal, MK 4 szegnyereggel – lábpedállal működtetett mechanikus orsófék – erős vonóorsó beállítható csúszó-kuplunggal – hosszütköző az automatikus stop-hoz (hossz előtolás pozícióütköző) – hűtővíz rendszer visszafolyással, tartály a géplábazatba integrálva – digitális pozíció kijelző rendszer ”SINO” – széles gépágy öntvényből erős keresztbordázattal az optimális rezgéscsillapításhoz – kivehető híd Ø 630 mm-ig nagyságú munkadarabok elforgásához – precíziósan köszörült, edzett prizmás vezetékek – edzett és precíziósan köszörült esztergaorsó, nagy esztergaorsó-körfutás pontosság az axiálisan beállítható precíziós kúpgörgős csapágyak által – könnyen járó esztergaorsó- és előtolás hajtómű, olajkádban a tartós kenés érdekében – hosszú élettartamú fő-hajtómű, olajban futó, krómnikkel-acélból készült, edzett köszörült fogaskerekekkel – könnyen működtethető kapcsolóorsó, esztergaorsó balra / stop / esztergaorsó jobbra-forgás – előtolás irányváltó kapcsoló – burkolt, precíz trapézmenetes vezérorsó, edzett és precíziósan köszörült – szánrendszer lakatanyával – precíz hossz-, sík- és késszán játékmentesen beállítható vezetőlécekkel – masszív szegnyereg eltolható felsőrésszel, MK 4 – fröccsenő víz elleni védelemmel ellátott halogén munkatér lámpa – biztonság: VÉSZ-KI gombbal és biztonsági kapcsolóval a tokmányvédőn – áttekinthető, ergonomikus kezelő felület – esztergagép pontosság DIN szerint |
|
| Cikkszám: | ELM1000230K |
| Gyártó: |
|
| Elérhetőség: | Rendelésre |
| Szállítási díj: | Ingyenes |
| Várható szállítás: | 2024. december 18. |
|
|
|
Leírás
Tartozékok
A fenti árban lévő alaptartozékok:
– SINO digitális pozíció kijelző SDS6-3V
– hárompofás tokmány Ø 200 mm, RÖHM gyártmányú
– négypofás síktárcsa Ø 315 mm
– felfogó tárcsa Ø 350 mm
– 2 db állócsúcs
– forgócsúcs MK 4
– futóbáb
– állóbáb
– gyorsváltó késtartó készlet, 5 részes
– menetóra
– halogén géplámpa
– VÉSZ-KI nyomógomb / null feszültség kioldó
– tokmányvédő biztonsági kapcsolóval
– hűtőrendszer
– mechanikus orsófék
– kezelői szerszámkészlet
– kezelési utasítás (magyar nyelvű elektronikus formában)/ CE bizonylat
Leírás és Paraméterek
Tartozékok
A fenti árban lévő alaptartozékok:
– SINO digitális pozíció kijelző SDS6-3V
– hárompofás tokmány Ø 200 mm, RÖHM gyártmányú
– négypofás síktárcsa Ø 315 mm
– felfogó tárcsa Ø 350 mm
– 2 db állócsúcs
– forgócsúcs MK 4
– futóbáb
– állóbáb
– gyorsváltó késtartó készlet, 5 részes
– menetóra
– halogén géplámpa
– VÉSZ-KI nyomógomb / null feszültség kioldó
– tokmányvédő biztonsági kapcsolóval
– hűtőrendszer
– mechanikus orsófék
– kezelői szerszámkészlet
– kezelési utasítás (magyar nyelvű elektronikus formában)/ CE bizonylat
| Munkatartomány | |
| Csúcstávolság | 1.000 mm |
| Csúcsmagasság | 230 mm |
| Elforduló átmérő ágy felett | 460 mm |
| Elforduló átmérő szán felett | 275 mm |
| Elforduló átmérő a hídban | 630 mm |
| Híd hossza | 200 mm |
| Gépágy szélessége | 310 mm |
| Keresztszán mozgás | 240 mm |
| Késszán mozgás | 100 mm |
| Esztergakés keresztmetszet max. | 20 x 20 mm |
| Esztergaorsó | |
| Esztergaorsó homlok DIN 55029 | D1 – 6, CAMLOCK |
| Esztergaorsó morzekúp | MK 6 |
| Esztergaorsó furat | 52 mm |
| Orsófordulatszám, 12 fokozat | 40 – 1.800 ford/perc |
| Előtolás tartományok | |
| 170 hossz előtolás | 0,04 – 2,46 mm/ford |
| 170 kereszt előtolás | 0,02 – 1,23 mm/ford |
| 24 metrikus menet | 0,5 – 20 mm |
| 20 metrikus modulmenet | 0,25 – 10 mm |
| 61 zoll-menet | 1 – 5/8 – 72 menet/zoll |
| 45 zoll-modul menet | 3 – ¼ – 96 menet/zoll |
| Vezérorsó emelkedés | 6 mm |
| Vezérorsó átmérő | 35 mm |
| Szegnyereg és hüvely | |
| Hüvely átmérő | 60 mm |
| Hüvely morzekúp | MK 4 |
| Szegnyereg-hüvely löket | 120 mm |
| Hajtómotor / elektromos csatlakozás | |
| Elektromotor hajtásteljesítmény | 4 / 5,5 kW |
| Hűtővízszivattyú teljesítménye | 40 W |
| Csatlakozási feszültség | 400 V / 50 Hz |
| Gép méretei | |
| Hosszú x széles x magas | 2.360 x 1.000 x 1.200 mm |
| Súly | 1860 kg |
